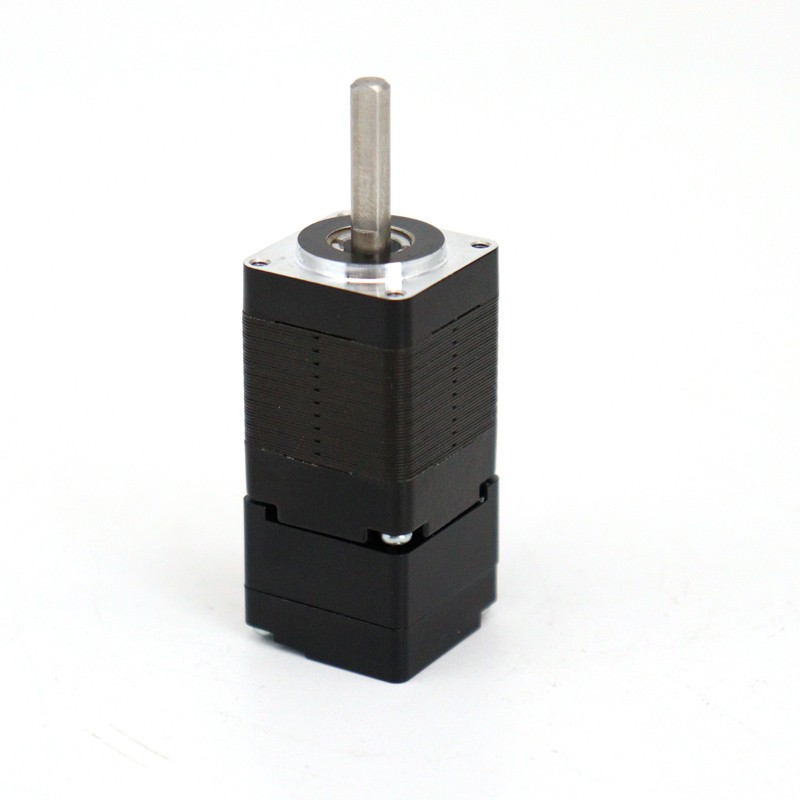

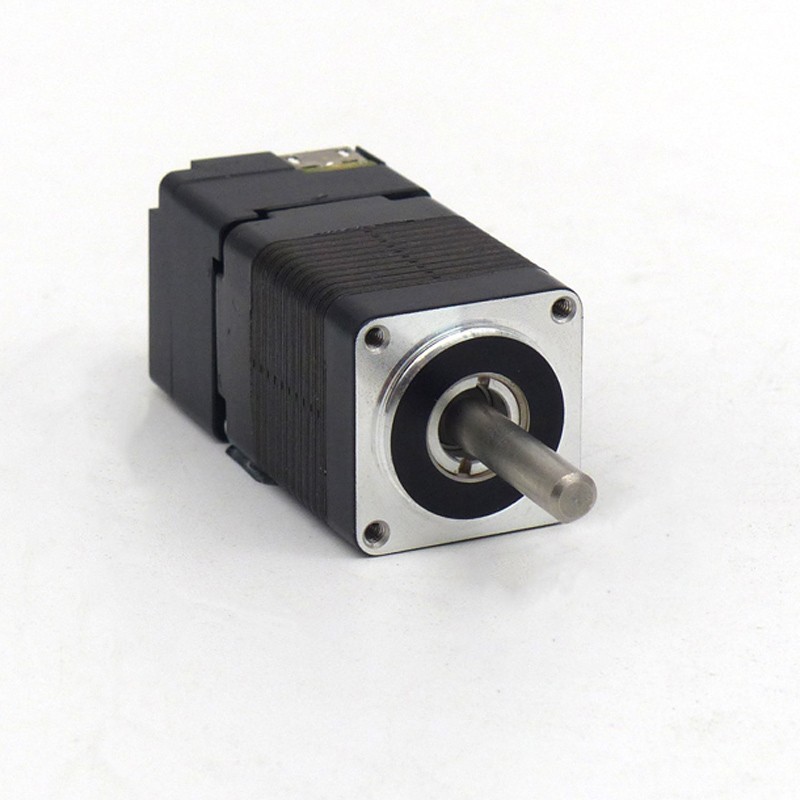

IG20E004集成式步进伺服电机

机座号:20mm
保持转矩:0.04N.M
电源电压:8-24VDC
全闭环:1000线(4000 Counts)编码器反馈
支持力矩模式:碰撞回原、恒力矩、夹取物体
运行模式全兼容:IO控制、脉冲控制、指令控制、内部编程
输入兼容:5-24VDC,输出为集电极OC输出,耐压30VDC
全面保护:过压、欠压、过流、绕组开路、位置偏差
非易失性存储:配置参数储存在MCU内部的FLASH中
滤波频率范围广:50K-5M可选,出厂默认300KHZ
速度最高3000转:距离超过10000000圈(200steps/rev)
上位机界面友好,功能全面


规格参数
  • 输入电压范围
    8-24vdc
  • 输出力矩范围
    最大0.04N.M
  • 通讯方式
    TTL
  • 功率放大类型
    双 H-桥,4象限
  • 保护
    过压、欠压、过流、绕组开路、位置偏差
  • 编码器类型
    1000线,A/B/Z 增量型光编
  • 电流设置
    软件可调,0.2-2.0可调,出厂适配电机
  • 细分设置
    软件可调,200-1000000 step/rev任意整数
  • 速度范围
    最高可达3000rpm
  • 距离范围
    超过10000000圈(200step/rev)
  • 滤波频率
    出厂默认300KHZ,可通过软件设置
  • 编码器反馈
    1000线(4000 Counts)编码器反馈
  • 非易失性存储
    配置参数存储在MCU内部的FLASH中
  • 重量
    ≈0.08kg
  • 转子惯量
    ≈3.3g.c㎡
  • 使用温度范围
    0℃±40℃
  • 使用湿度范围
    20%~90%

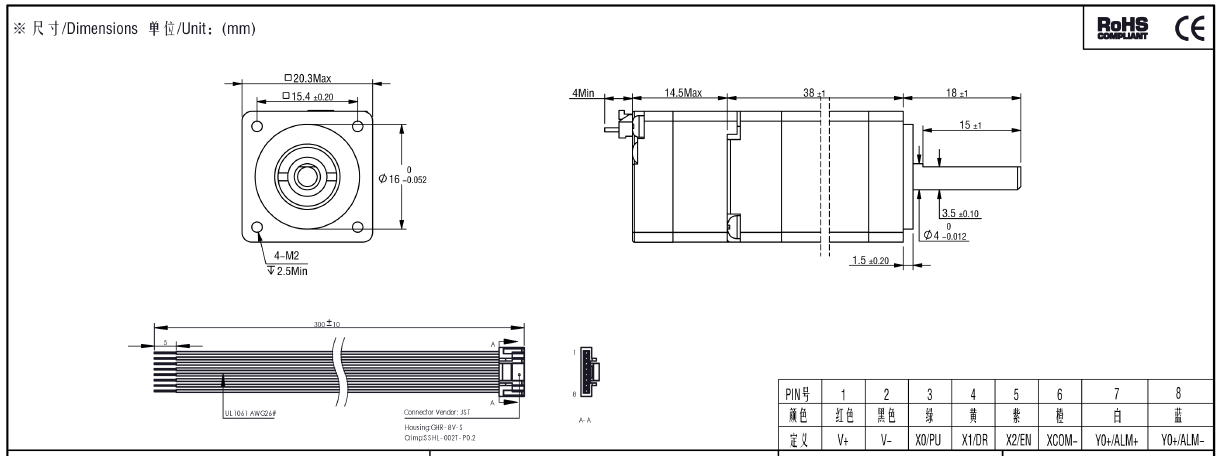

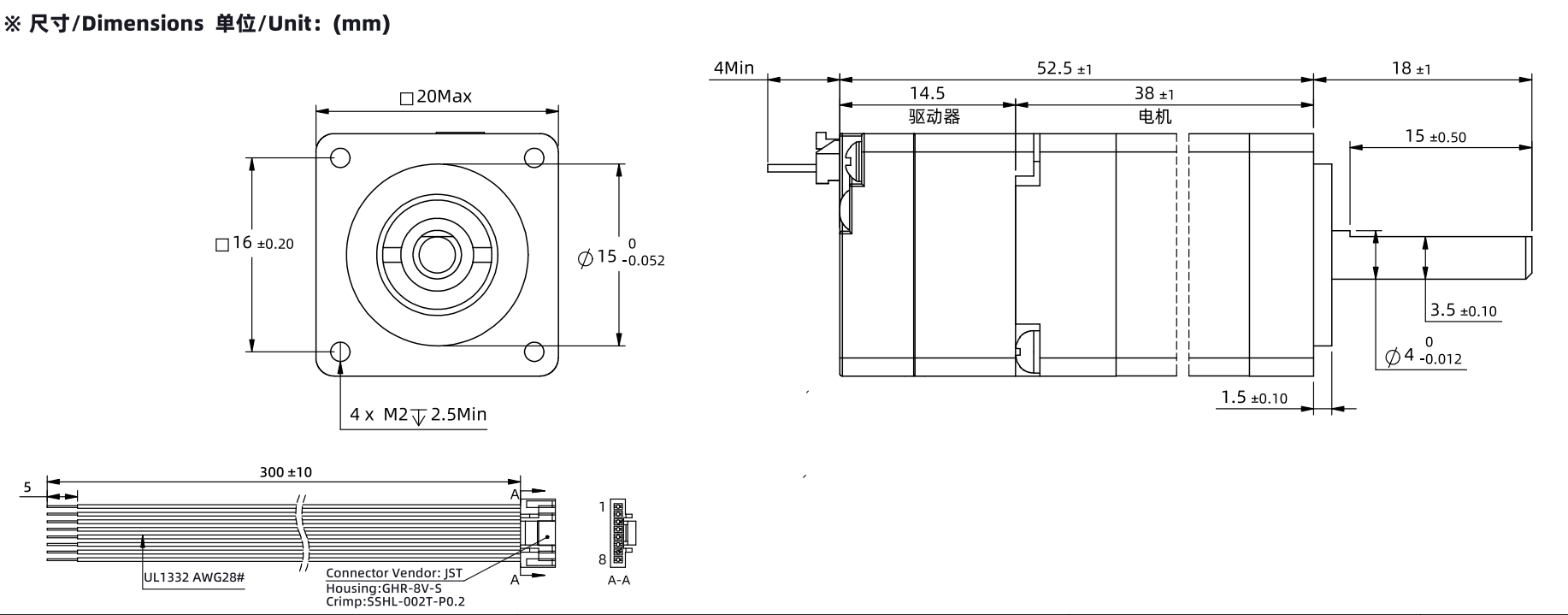

外形尺寸
le08e38尺寸图
资料下载
说明 下载
IG20E004集成式步进伺服电机2D图 在线浏览
IG20E004集成式步进伺服电机3D图 在线浏览
IG20E004系列硬件手册(使用说明书) 在线浏览
