IG35ET040(485通讯)集成式步进电机

机座号:35mm
保持转矩:0.18N.M
电源电压:24-36VDC
全闭环:1000线(4000 Counts)编码器反馈
支持力矩模式:碰撞回原、恒力矩、夹取物体
运行模式全兼容:IO控制、脉冲控制、指令控制、内部编程
输入兼容:5-24VDC,输出为集电极OC输出,耐压30VDC
全面保护:过压、欠压、过流、绕组开路、位置偏差
非易失性存储:配置参数储存在MCU内部的FLASH中
滤波频率范围广:50K-5M可选,出厂默认300KHZ
速度最高3000转:距离超过10000000圈(200steps/rev)
上位机界面友好,功能全面
规格参数
  • 输入电压范围
    8-36vdc
  • 输出力矩范围
    最大0.18N.M
  • 通讯方式
    485通讯
  • 功率放大类型
    双 H-桥,4象限
  • 保护
    过压、欠压、过流、绕组开路、位置偏差
  • 编码器类型
    1000线,A/B/Z 增量型光编
  • 电流设置
    软件可调,0.2-3.2可调,出厂适配电机
  • 细分设置
    软件可调,200-1000000 step/rev任意整数
  • 速度范围
    最高可达3000rpm
  • 距离范围
    超过10000000圈(200step/rev)
  • 滤波频率
    出厂默认300KHZ,可通过软件设置
  • 编码器反馈
    1000线(4000 Counts)编码器反馈
  • 非易失性存储
    配置参数存储在MCU内部的FLASH中
  • 重量
    ≈0.12kg
  • 转子惯量
    ≈15g.c㎡
  • 使用温度范围
    0℃±40℃
  • 使用湿度范围
    20%~90%

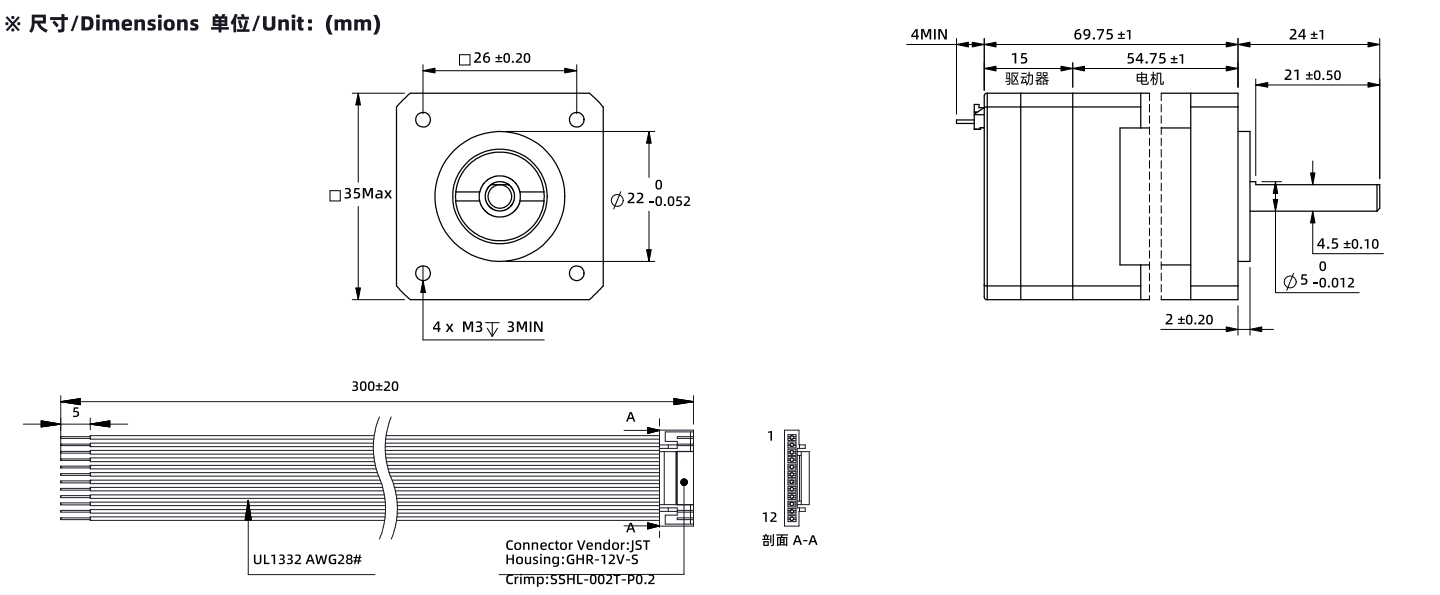

外形尺寸
LE14ET50尺寸图
资料下载
说明 下载
IG35ET040集成式电机(485通讯)2D图 在线浏览
IG35ET040集成式电机(485通讯)3D图 在线浏览
IG35ET系列硬件手册(使用说明书) 在线浏览
